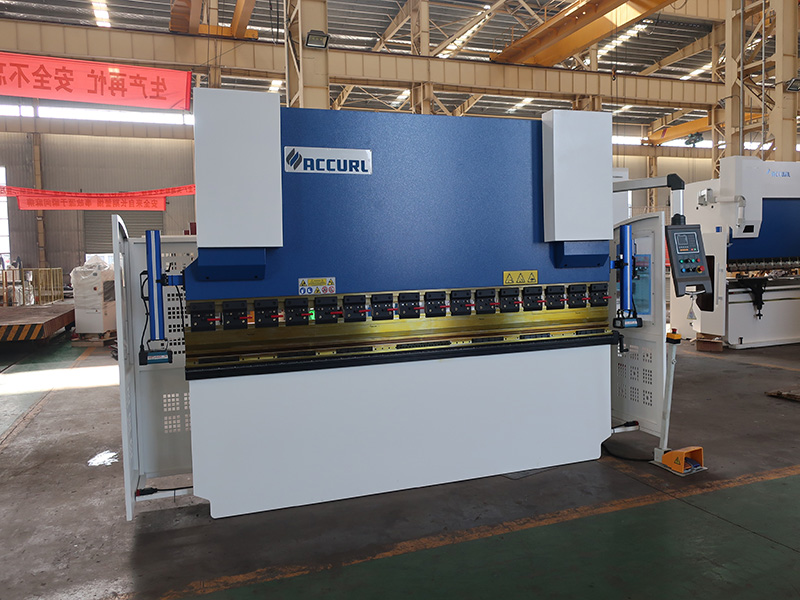

হাইড্রোলিক এনসি প্রেস ব্রেক 5 এম সিই সার্টিফিকেট সার্টিফিকেশন 300 টন এনসি প্রেস ব্রেক মেশিন অ্যাকুরল
সাধারণ বৈশিষ্ট্য
● উচ্চ নির্ভুলতা, গতিশীল এবং স্ট্যাটিক stifness প্রদান সঙ্গে মেশিন।
● হাইড্রোলিক সিঙ্ক্রোনাইজড ভালভ প্রযুক্তির সাথে তার পুনরাবৃত্তিযোগ্য নমনীয় নির্ভুলতা আপনি একই টুকরা মানের কাজ টুকরা পৃথক পার্শ্ব পেতে।
● একক অক্ষ ব্যাক গেজ (এক্স = 500) সিস্টেম একটি ballcrew শ্যাফ্ট দ্রুত গতিতে।
● ক্রোমেড এবং হেনডেড হাইড্রোলিক সিলিন্ডারগুলি উচ্চ টনজিতে এমনকি তার স্পষ্টতা রাখে।
● হরবাইজার জলবাহী সিস্টেম।
● SIEMENS বৈদ্যুতিক সিস্টেম।
● সহজ ব্যবহার এবং চলমান নিয়ন্ত্রণ ইউনিট অপারেটর তার কাজ অবস্থান চয়ন করতে পারবেন।
প্রধান বৈশিষ্ট্য
● ফ্রেম ভারী-দায়িত্ব এবং কমপ্যাক্ট এবং এটি সুনির্দিষ্ট ফলাফল নিশ্চিত করে। এটি উচ্চতর
● মানের হালকা ইস্পাত এবং এটি systematicmechanical প্রক্রিয়া undergone হয়েছে।
● উচ্চ স্পষ্টতা বৈদ্যুতিক ঢালাই
● চরম স্পষ্টতা অংশ জন্য উচ্চ প্রযুক্তির বিরক্তিকর মেশিন ব্যবহার
● দীর্ঘ-দীর্ঘস্থায়ী এবং উচ্চ-প্রযুক্তিগুলি গ্যারান্টি দেওয়ার জন্য ACCURL® সেরা পণ্যগুলি চয়ন করে।
● ACCURL® সেরা উপাদানগুলি নির্বাচন করে।
পণ্যের বৈশিষ্ট্য
● সম্পূর্ণরূপে ইউরোপীয় নকশা, সুষম বর্ণন, Monoblock, VELEDED ইস্পাত ফ্রেম deflection মুহূর্ত এবং ST44 A1 উপাদান সঙ্গে উচ্চ প্রসার্য।
● ACCURL প্রেস ব্রেকটি ইস্তান ব্যবহারকারী-বান্ধব ইউজার ইন্টারফেসের সাথে সজ্জিত, E21 সমস্ত প্রধান প্রেস ব্রেক কার্যকারিতা সরবরাহ করে।
● কোণের নমনীয়করণের জন্য স্বয়ংক্রিয় টনজ এবং স্ট্রোক সমন্বয়। সহজ কোণ ইনপুট এবং মেশিনের ক্রিয়াকলাপের সাথে কার্যকর নমনীয় ফলাফল।
● সমস্ত টিউব তেল হারিয়ে এবং বিভাজন টিউব দ্বারা বিস্ফোরিত এড়াতে টিউব সন্নিবেশ দ্বারা সংযুক্ত করা হয়।
● বল স্ক্রু এবং লাইন গাইড নির্ভুলতা উন্নত করার জন্য ডিজাইন করা হয়েছে।
● ইজেড দ্রুত ঢালাই clamping দ্রুত সরঞ্জাম পরিবর্তন করার জন্য ডিজাইন করা হয়েছে।
● নিরাপদ বেড়া এবং বৈদ্যুতিক ইন্টারলাকারে মেশিনের জন্য অপারেশন নিরাপত্তা নিশ্চিত করার জন্য ডিজাইন করা হয়েছে।
পণ্য আবেদন
ACCURL® এনসি প্রেস ব্রেক, বিস্তারিত জানার জন্য দুর্দান্ত যত্ন সহ প্রকৌশলী, একটি উচ্চ মানের মেশিন টুল। ফ্রেমওয়ার্ক ফিক্সগুলিতে তৈরি করা গবেষণায় আমাদের এমন পণ্যটি ডিজাইন করার অনুমতি দেওয়া হয়েছে যা যান্ত্রিক অনুরোধগুলি সবচেয়ে উপযুক্ত এবং প্রতিক্রিয়াশীল ভাবে প্রতিক্রিয়া জানায়, সুতরাং একটি স্থিতিশীল কাঠামোর গ্যারান্টি দেয়, এইভাবে নমনে উচ্চ নির্ভুলতা দেয়। এই বৈশিষ্ট্য ম্যানুয়াল মুকুট একটি সিস্টেম দ্বারা এমনকি বাড়ানো হয়। উল্লেখ্য উল্লেখযোগ্য বিকল্প পরবর্তী পর্যায়ে কনফিগারেশন বিকল্প এবং আপগ্রেড যোগ করার সম্ভাবনা।
যন্ত্রাংশ
● মেশিন ফ্রেম
ACCURL® মেশিনগুলি আমাদের বিশেষজ্ঞ প্রকৌশলীদের দ্বারা শুধুমাত্র এক লক্ষ্যের ভিত্তিতে স্থল থেকে ডিজাইন করা হয়েছে: কল্পনাযোগ্য সেরা যন্ত্রগুলি তৈরি করতে। আমাদের উচ্চ মানের উপকরণের সাথে অনন্য মেশিন ডিজাইনগুলি মিশ্রিত করে, আমরা আমাদের উদ্দেশ্য অর্জন করেছি এবং বিশ্বের সবচেয়ে নির্ভরযোগ্য এবং টেকসই মেশিনগুলির উদ্ভাবন করেছি।
● হাইব্রিড সিস্টেম
ACCURL® কনভেনশনাল সিস্টেমের মতো একই মূল্যে হাইব্রিড সিস্টেম প্রবর্তন করছে, যা গ্রাহকের জন্য সুবিধার একটি সিরিজ তৈরি করে: একটি বিশাল শক্তি সঞ্চয় (একটি ঐতিহ্যগত মেশিনের তুলনায় 55%) এবং তেল পরিমাণের পরিমাণগত হ্রাস, ধন্যবাদ ডবল ট্যাংক।
● হাইড্রোলিক সিলিন্ডার
সিলিন্ডারের সমস্ত সিল মার্কিন যুক্তরাষ্ট্র থেকে পার্কার, ক্রমাগত লোড লোড, স্থিতিশীল কাজ এবং উচ্চ নির্ভুলতার অধীনে কাজ করতে সক্ষম হচ্ছে।
● ডাবল গাইডেড রাম
দ্বিগুণ নির্দেশিত RAM স্থায়িত্ব এবং RAM- কাজ টেবিলের পার্থক্যপূর্ণতা নিশ্চিত করে। এটি সম্পূর্ণ নমনীয় পর্যায়ে উচ্চ নির্ভুলতা রাখতে সক্ষম হয়, এমনকি বিভিন্ন সরঞ্জাম এবং মধ্যবর্তী মাধ্যমের সাথেও, সময়সীমার প্রাথমিক পরীক্ষার সময় কেন্দ্রীয়করণ নিশ্চিত করে।
● রাম পজিশনিং সিস্টেম
মুখ্য টর্সন বার মেশিন সীমাবদ্ধতা:
1) সর্বদা কেন্দ্র নমনের জন্য (কোন বন্ধ কেন্দ্র)
2) কোন কনিক bends - Y1 = Y2
3) অসম্ভব ট্যান্ডেম সংযোগ
4) Y1 / Y2 উপর যান্ত্রিক সমন্বয়
● Punch এবং মরা
একটি ভগ্নাংশ এক সঙ্গে 835mm punches পূর্ণ দৈর্ঘ্য মাল্টি ভি সিরিজ
● এক্স - এক্সিস ব্যাক গেজ
ACCURL ® প্রেস ব্রেক প্রদান করা হয় একটি ব্যাক গেজের সাথে সজ্জিত করা যা স্বয়ংক্রিয়ভাবে আপনার উপাদানটি সঠিকভাবে অবস্থান করে তা নিশ্চিত করার জন্য এক্স (গভীরতা) অক্ষগুলি স্বয়ংক্রিয়ভাবে সমন্বয় করে, যার ফলে উচ্চ গুণমান সমাপ্ত অংশগুলি হয়।
এক্স-এক্সিস সিএনসি ব্যাকগেজ:
1) এক্স স্পষ্টতা servo চালিত ফিরে গেজ
2) ম্যানুয়ালি অ্যাডজাস্টেবেল আর Z1, Z2- অক্ষ
3) হাই - হাইওয়িন রৈখিক গাইড সঙ্গে গতি
4) DELTA Servo মোটর এবং ড্রাইভ দ্বারা চালিত
5) ডবল রৈখিক গাইড পূর্ণ ব্যাকগ্রাউন্ড আঙ্গুলের
6) এক্স - অক্ষ 800 মিমি / সেকেন্ড পর্যন্ত গতি এবং 0.01 মিমি যথার্থতা
● গতি আড়াল সিস্টেম
গতি আড়াল সিস্টেমটি ঐতিহ্যগত সিস্টেমের তুলনায় 8.5 গুণ দ্বারা পরিবর্তিত সরঞ্জামগুলি ব্যয় করার সময়কে হ্রাস করে।
● ফুট সুইচ
জার্মানি এর সিমেন্স থেকে ফুট সুইচ (বিভাগ 4)
● নিরাপত্তা হালকা কার্টেন
পিছনে মেশিন নিরাপত্তা হালকা পর্দা
ACCURL ® পণ্য ডিজাইনগুলি শিল্পের সর্বোচ্চ কর্মক্ষমতা-থেকে-মূল্য অনুপাত সহ মেশিন সরবরাহ করার জন্য নির্ভুলতা, গতি, নমনীয়তা, স্থায়িত্ব, নির্ভরযোগ্যতা এবং উন্নত প্রযুক্তি একত্রিত করে।
Produtivity
● কোণ, বল এবং অক্ষ পজিশনিং স্বয়ংক্রিয় হিসাব
● ব্যবহারকারী বান্ধব নিয়ন্ত্রণ
বহুমুখতা
● চাহিদা কনফিগারেশন
স্পষ্টতা
● কাঠামোগত ক্ষতিপূরণ সিস্টেম
● Schneider বৈদ্যুতিন সংকেতের মেরু বদল-মোটরায়িত অক্ষ
● Proporcional জলবাহী
নিরাপত্তা
● নির্দেশিকা সিই 2006/95 সিই সঙ্গে মেশিন
● নিরাপত্তা হালকা পর্দা
বিশ্বাসযোগ্যতা
দশক ধরে অর্জিত এক্সটেনসভ অভিজ্ঞতার ভিত্তিতে ACCURL ® এর উপাদানগুলি পছন্দ করার জন্য কঠোর নীতি রয়েছে। সমস্ত উপাদান ইউরোপীয় মান অনুযায়ী প্রত্যয়িত এবং তাদের প্রধান উৎস জার্মানি, মার্কিন যুক্তরাষ্ট্র, হল্যান্ড, ইতালি এবং সুইজারল্যান্ড। সমস্ত কাঠামোগত অংশগুলি সীমাবদ্ধ উপাদান পদ্ধতি দ্বারা গণনা করা হয় এবং শুধুমাত্র উচ্চমানের ইস্পাত S275 এবং S355 JR নামক J2 (+ N) ব্যবহৃত হয়
এনসি প্রেস ব্রেক মেশিন জন্য বিশেষ উল্লেখ
প্রযুক্তিগত বৈশিষ্ট্য | ||
1 | আদর্শ | হাইড্রোলিক এনসি প্রেস ব্রেক 5 মি |
2 | ডেলম সিএনসি সিস্টেম | Estun E21 এনসি নিয়ন্ত্রণ |
3 | সিএনসি কন্ট্রোল অক্ষ | YX অক্ষ ক্রাউনিং |
4 | নমনীয় বল | 300 টন |
5 | নমন দৈর্ঘ্য | 5000 মিমি |
6 | কলামের মধ্যে দূরত্ব | 3900 মিমি |
7 | গলা গভীরতা | 400 মিমি |
8 | স্লাইড স্ট্রোক | 250 মিমি |
9 | স্ট্রোক সমন্বয় | 180 মিমি |
10 | Max.Shut উচ্চতা | 535 মিমি |
11 | SPM | ≥3 মিনিট -1 |
12 | প্রধান মোটর শক্তি | 22 কে |
13 | মেশিন ওজন | 27100 কেজি |
14 | রূপরেখা আকার (LxWxH) | 5400 × 2250 × 3115 মিমি |
15 | বিকল্প 1 | Estun E200 এনসি নিয়ন্ত্রণ |
বিকল্প 2 | DELEM DA41 CNC নিয়ন্ত্রণ |
